BANCOS AUTOMÁTICOS DE CAPACITORES
DESCRIPCIÓN
Las baterías automáticas de condensadores serie OPTIM P&P son equipos diseñados para la compensación automática de energía reactiva en redes donde los niveles de cargas son fluctuantes y las variaciones de potencia tienen carencia de segundos, mediante maniobra por contactores.
APLICACIONES
Su simplicidad de instalación, conjuntamente con su alta tecnología y robustez, hacen de la serie OPTIM P&P el equipo ideal para compensar la reactiva en instalaciones donde los niveles de carga son fluctuantes.
ALIMENTACIÓN EN ALTERNA
- Frecuencia: 50 Hz
CARACTERÍSTICAS ELÉCTRICAS
- Pérdidas (W): < 0,5 W/kvar
- Resistencia de descarga: 75 V / 3 min
- Sobretensión: 10 % 8 h sobre 24 h 15 % hasta 15 min sobre 24 h 20 % hasta 5 min sobre 24 h 30 % hasta 1 min sobre 24 h
- Tensión de maniobra: Contactores: 230 V
- Tensión de refuerzo: 440 V
- Tolerancia C: -5% / 10 %
- Tensión: 400 V (otras tensiones consultar)
CARACTERÍSTICAS AMBIENTALES
- Grado de protección: Marcado en la etiqueta
- Humedad relativa (sin condensación): 80%
- Temperatura de trabajo: Tª clase D: Media diaria: 45 ºC, media anual: 35 ºC, máxima: 55 ºC, mínima: -50 ºC
NORMAS
- Seguridad eléctrica, Altitud máx. (m): 1000 máx. (para altitud mayor prever siempre ventilación forzada)
- Normas: IEC 60831-1, IEC 61921, IEC 60439
PRESTACIONES
- Componentes: Regulador energía reactiva, Computer C Wi-Fi, con indicación digital y 6 ó 12 salidas de relé según tipo.
- Opcional: Interruptor manual en cabecera de batería. Interruptor automático en cabecera de batería. Interruptor automático + protección diferencial en cabecera de batería. Unidad de ventilación forzada + termostato. Placa de policarbonato contra contactos directos. Autotransformador 400/230 V (incluido en OPTIM 8, 9, 8L, 14L, y 16L). Regulador con Analizador de redes incorporado y medida trifásica Computer SMART III. Otras frecuencias, consultar.
PROTECCIÓN
- Elemento: Protección magnetotérmica por escalón
- Tipo de elemento de corte: Protección magnetotérmica por escalón

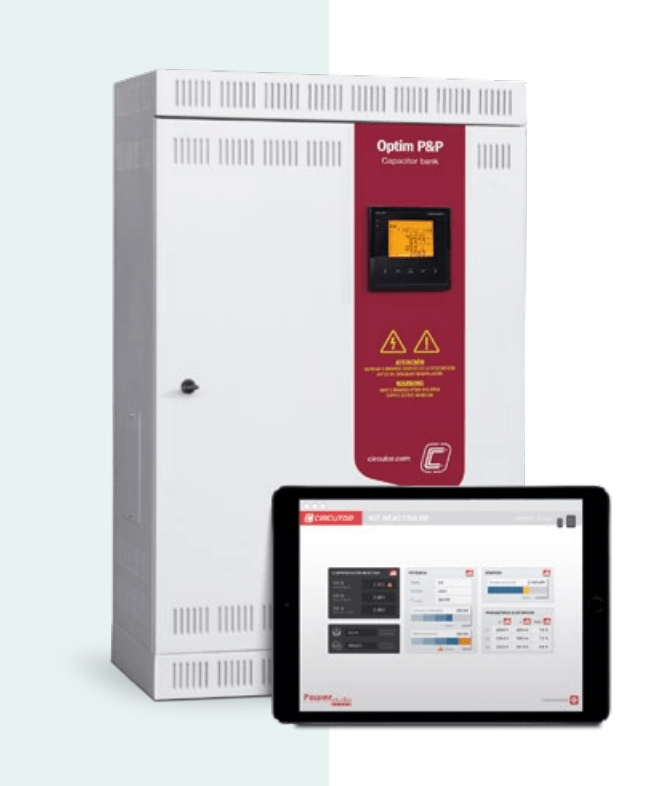

Aprovecha la atractiva amortización de una banco de capacitores e incorpora un
sistema de eficiencia energética en el propio equipo.
Las bancos de capacitores de CIRCUTOR ofrecen la opción de incorporar el Kit Reactiva para
Eficiencia Energética. Compuesto por un regulador de energía reactiva, que, a su vez, es un
potente analizador de redes, un gestor de eficiencia energética EDS con aplicación SCADA
embebida, diseñada para la gestión energética, y servidor web.
